Pumpestyring
PUMA pumpestyring er en universal kompakt én-pumpestyring med mulighed for kommunikation.
PUMA kan drifte både 1-faset og 3-faset pumper op til 12A (5,5KW).

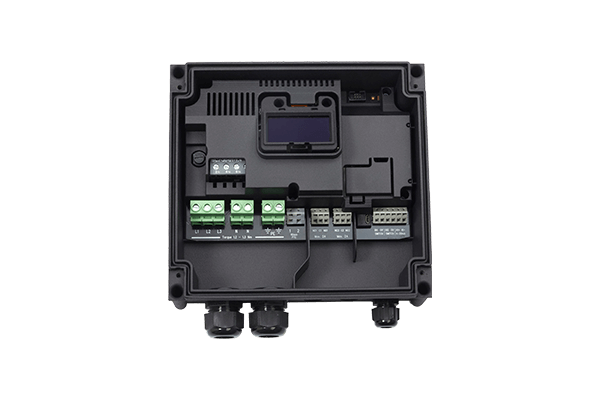

PUMA er opbygget i et todelt slagfast IP65 kapslet kabinet. PUMA kabinet kan nemt monteres på væg, i gadeskabe og anden kapsling grundet sit kompakte mål på kun 23cm i bredden.
PUMA kabinettet er designet for nem tilslutning via bundmonteret forskruninger og en kombination af skrue terminaler og fjedre klemmer.
PUMA pumpestyring kan leveres, som standard uden kommunikations interface, eller som tilvalg 4G eller NB/IOT modem som anvender Modbus TCP/IP-protokol for kommunikation til enten AcowaCore/AcowaDash platformen eller til kundens eget SCADA/SRO system.
Alle PUMA registre er af samme data-type, dermed skal der kun transmitteres ét telegram for at få opdateret data. PUMA 4G og NB/IOT modems indeholder en “FAST RESPONS” funktion og er udviklet til at understøtte fremtidens kommunikations krav.
PUMA måler niveauet i brønden via standard 4-20mA analog niveaumåler, og kan starte og stoppe pumpen automatisk. PUMA har integreret standard funktioner for indløbs-flow beregning, flow og kapacitets beregning samt nødstyring via højvandsvippen. PUMA har en unik funktion for strømmåling på alle 3 faser samt fasefølge detektering. PUMA har 2 stk. digitale indgange for højvandsvippe o.lign. samt 2 stk. digitale udgange for generel alarm m.m
Til daglig operatør betjening har PUMA i fronten et 2,4” OLED-display samt 4 betjeningsknapper.
PUMA konfigureres med det fælles PC-software – AcowaZoo. Dette gøres lokalt via USB-stik eller eksternt over 4G modem forbindelse. Via det indbyggede USB-stik i PUMA er det muligt at udføre firmware opdatering.
Features:
- Avanceret én-pumpestyring
- Mulighed for enten 4G eller NB/IOT kommunikations interface med “FAST RESPONS”
- Modbus TCP/IP-protokol for kommunikation mod AcowaCore eller eget SCADA/SRO-system
- Unik funktion for strømmåling på alle 3 faser samt fasefølge detektering.
- Betjening via grafisk 2,4” OLED display
- Valideret flowberegning, hvor pumpens ”sande” kapacitet beregnes
- Indløbs flowberegning, der viser tilløbsprofilen til pumpestationen
- Nødstyringsfunktion via niveauvippe, såfremt tryktransmitteren er fejlramt.
- Mulighed for overløbsberegning via AcowaCore
- Funktion for daglig motionering af pumpe, så den ikke sætter sig fast ved længere stilstand
- Funktion for daglig dybdepumpning, så evt. flydelag kan undgås
- Mulighed for varieret startniveau, så opbygning af fedtkant undgås
- Konfiguration af PUMA via dansk AcowaZoo PC software
| Specifikationer: | |
| Mål | B=237mm x H=248mm x D=98mm |
| Vægt | 1350g |
| Ledningstilslutning | 0.5 – 6mm2 |
| Vibration (sinusformet) | 10-500Hz, 1G |
| Frit fald | 30 cm |
| Kapslingsklasse | IP65 |
| Spændingsforsyning | 1x230V AC eller 3x400V AC +10%/-20% |
| Frekvens | 50/60Hz |
| Input strømforbrug | 0,004 til 0,06A |
| Max. forsikring | 16A |
| IK max | 6kA |
| System jording | TT |
| Godkendelse | CE |
| Omgivelser: | |
| Luftfugtighed | 10% – 95% ikke kondenserende luft |
| Funktionsdygtig temperatur | -20°C til +50°C |
| Opbevarings og lager temperatur | -20°C til +60°C |
| Funktionsdygtig højde | Maks. 2000m over havets overflade |
| Indbygget strømforsyning: | |
| Udgangsspænding | 24V DC |
| Udgangsstrøm | Max 100mA |
| Tolerance | +/- 20% |
| Analog indgange: | |
| Antal analoge mA indgange | 1 |
| Elektrisk isoleret | Nej |
| Måleområde | 0/4–20mA |
| Input impedans | Ca. 100 Ω |
| Målenøjagtighed | Bedre end 0,5% af FS |
| Signalområde | 0-24mA |
| Kabel/signal længde | Max. 100m |
| Digitale indgange: | |
| Antal digitale indgange | 2 |
| Elektrisk isoleret | Nej |
| Digitalt signal | Lav < 5V / < 1mA Høj > 12V / > 4mA |
| Signalområde (min/maks.) | 0–30V DC |
| Kabel/signal længde | Max. 100m |
| Digitale udgange: | |
| Antal digitale udgange | 2 |
| Elektrisk isoleret | Ja |
| Isolations spænding | 4 KV |
| Relæ type | Relæ udgange |
| Kabel / signal længde | Max. 100m |
| Konstant belastning | max. 2 A @ 230Vac – AC1 max. 100 W @ 230Vac – AC3 max. 1 A @ 30 |
| Minimum strøm | 5 mA @ 10 V |
| Maksimum opstartsstrøm | 6A @ 20 ms. |
| Switch hastighed | Max. 10 Hz |
| Pumpe: | |
| Spænding | 1-faset 230V AC eller 3-faset 400V AC |
| Motorstørrelse | Maks. 5,5kW |
| Maksimal strømforbrug | 12A |
| Motorbeskyttelse | 3-faset elektronisk strømmåling |
| Kabel / signal længde | Max. 10m |
BEMÆRK! PUMA er ikke ATEX-certificeret og må derfor ikke installeres i EX-områder.
| Varenummer | Beskrivelse |
| 1772-2205000 | PUMA pumpestyring uden kommunikations interface |

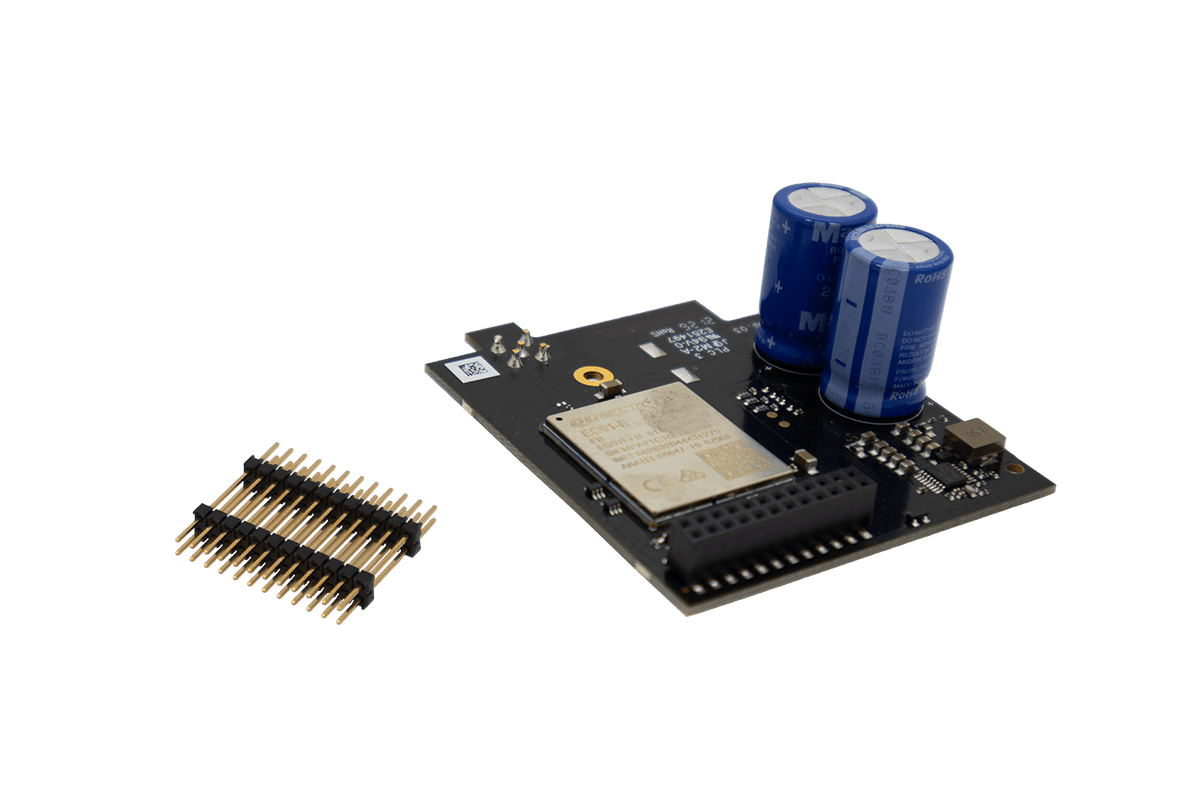

| 1772-20225042 | PUMA pumpestyring med 4G modem |

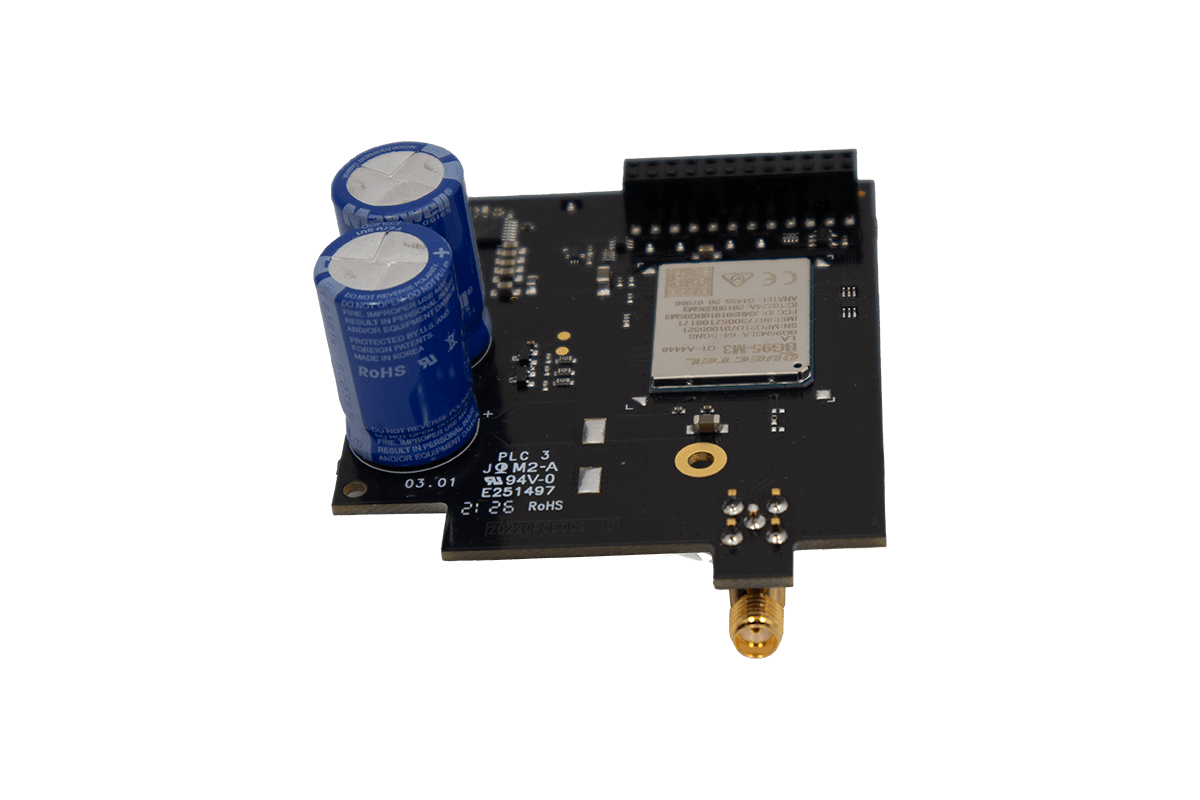

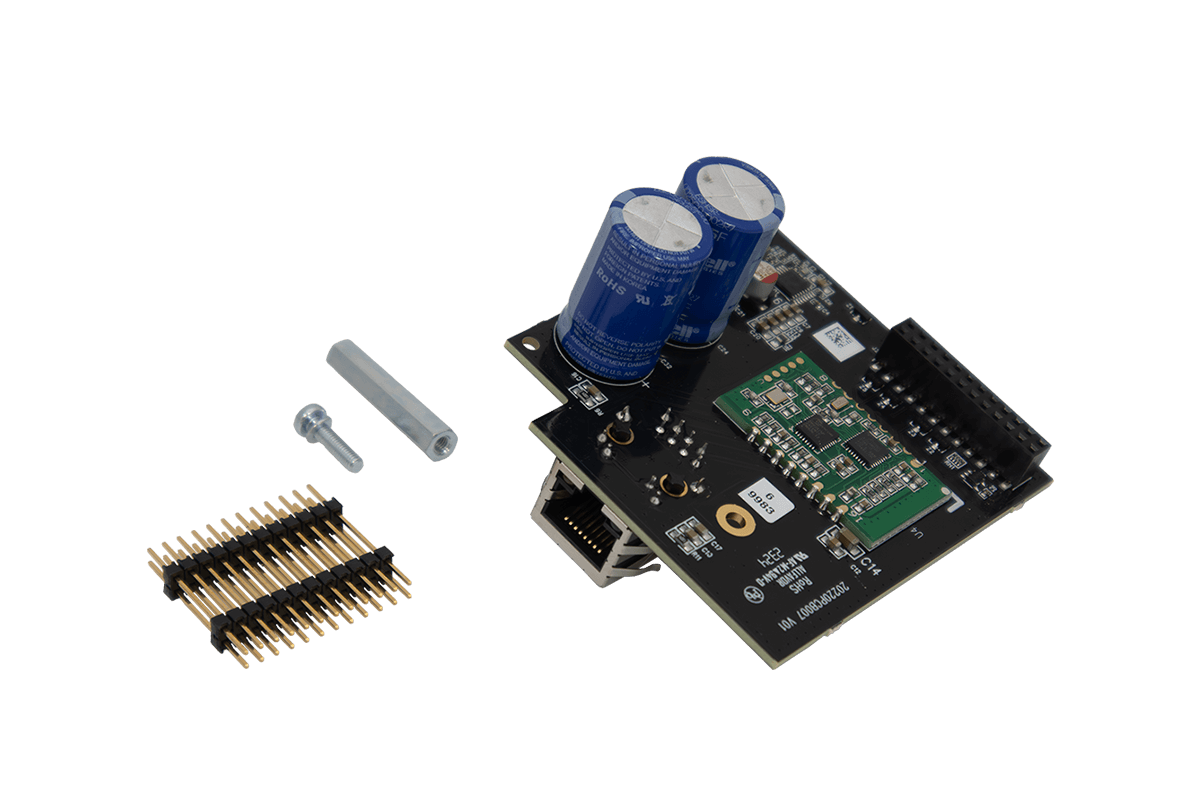

| 1772-20225002 | PUMA pumpestyring med NB/IOT modem |
| 1772-20220042 | PUMA 4G modem |
| 1717-20220002 | PUMA NB/IOT modem |
PUMA pumpestyringen er en dedikeret pumpestyring til styring af én pumpe:
