Niveaumåling
TurTle
Hydrostatisk Tryktransmitter

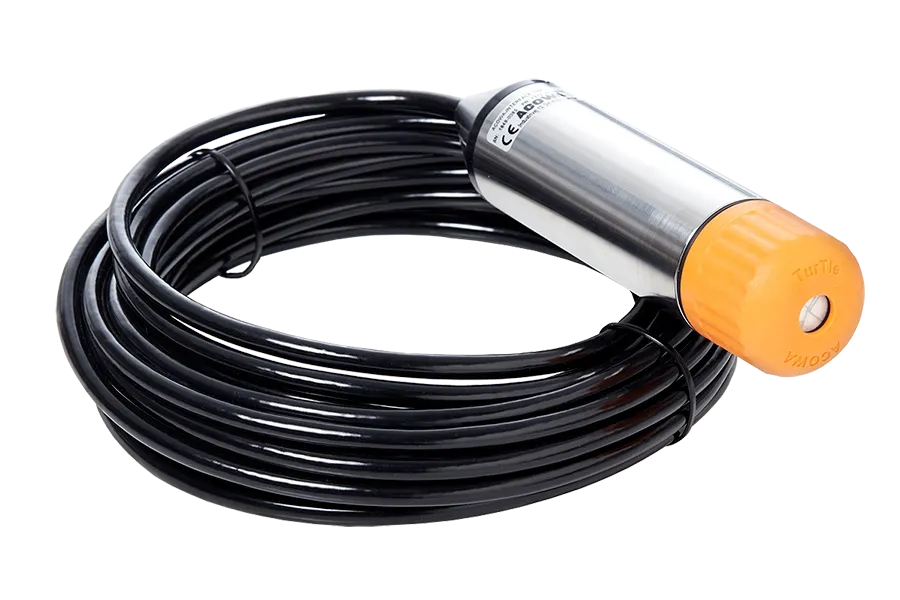

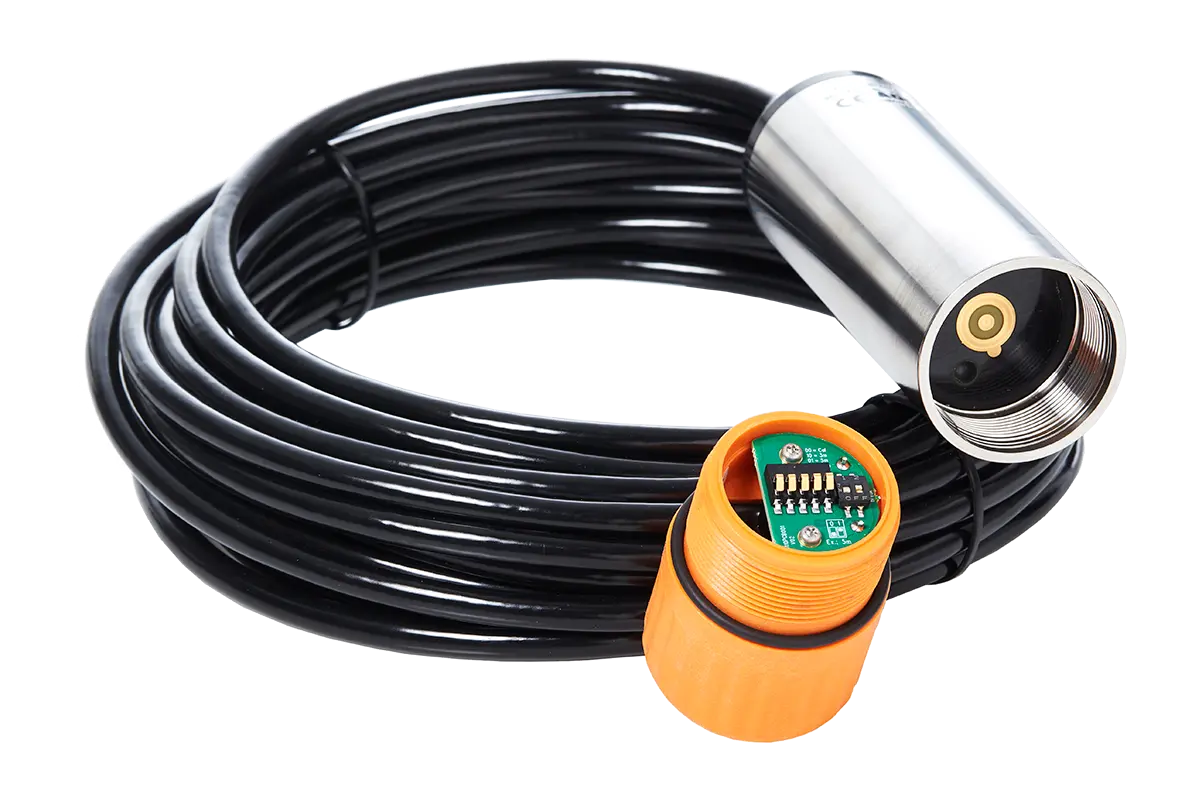

TurTle er en revolutionerende tryktransmitter. TurTle er kendetegnet ved et robust design og er udviklet direkte til vand- og spildevandsbranchen. TurTle’s unikke målecelle kan skilles fra det rustfri sensorrør. Dermed kan målecellen skiftes uden at skifte hele den elektriske installation, eller ved et beskadiget kabel kan målecellen genbruges i nyt sensorrør.

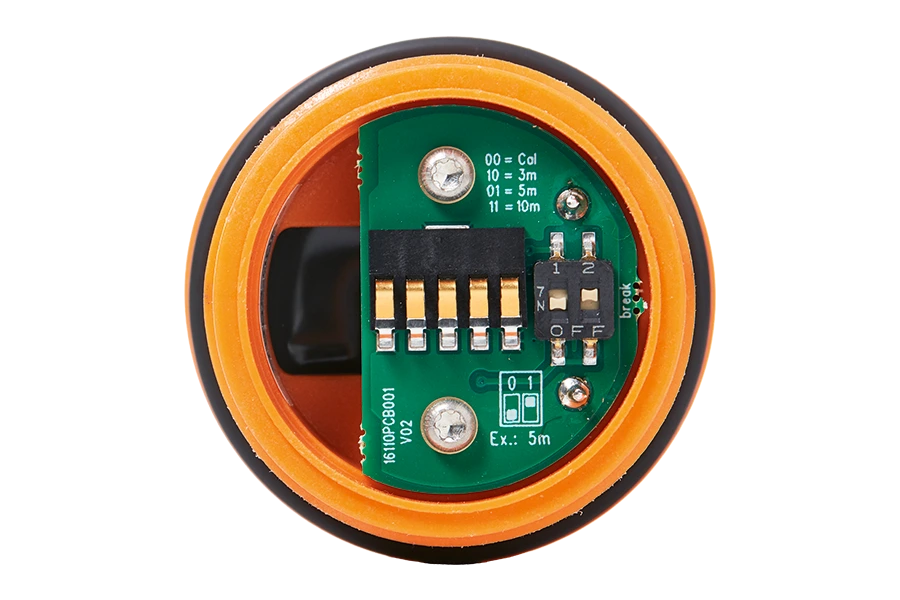

TurTle’s måleområde er justerbart via DIP-switch bag på målecellen. TurTle kan måle i 3 måleområder, 0-3mVs, 0-5mVs eller 0-10mVs, alle med 4-20mA udgangssignal. Endvidere er det også muligt at nulpunkts-kalibrere målecellen via DIP-switch.
TurTle kan leveres med kabler i tre standardlængder på henholdsvis 10m, 15m eller 30m.
Specifikationer: | |
Længde | 235mm |
Største diameter | 50mm |
Vægt | 1300g med 10m kabel og målecelle |
Ledningstilslutning | Rød = Forsyning, Grøn = Signal, Sort = Skærm |
Kabel længde | 10m, 15m eller 30m. |
Frit fald | 30 cm |
Kapslingsklasse | IP68 |
Forsyning | 24V DC (10V DC – 28V DC) |
Max. overtryk | 6 bar |
Måleområde | 0-3mVs, 0-5 mVs eller 0-10mVs i samme sensorhoved |
Målesignal | 4-20 mA |
Måleprincip | Keramisk kapacitiv |
Nøjagtighed | Bedre end 0,25% af FS |
Langtidsstabilitet | Bedre end 0,5% af FS per år |
Sensorhoved | Slagfast PP (Glasfiber 30%) |
Kabelhus | AISI 304 |
Kabelaflastning | TPU |
Kabelmateriale | PUR |
Drift temperatur | -20°C til +85°C |
Godkendelse | CE |
BEMÆRK! TurTle er ikke ATEX-certificeret og må derfor ikke installeres i EX-områder.
Varenummer | Beskrivelse |
1772-2202010 | TurTle niveausensor |
1772-2201010 | Sensorrør for målecelle med 10 mtr. PUR-kabel. |
1772-2201015 | Sensorrør for målecelle med 15 mtr. PUR-kabel. |
1772-2201030 | Sensorrør for målecelle med 30 mtr. PUR-kabel. |
TurTle tryktransmitter er meget fleksibel og finder anvendelse i
mange forskellige applikationer, såsom:

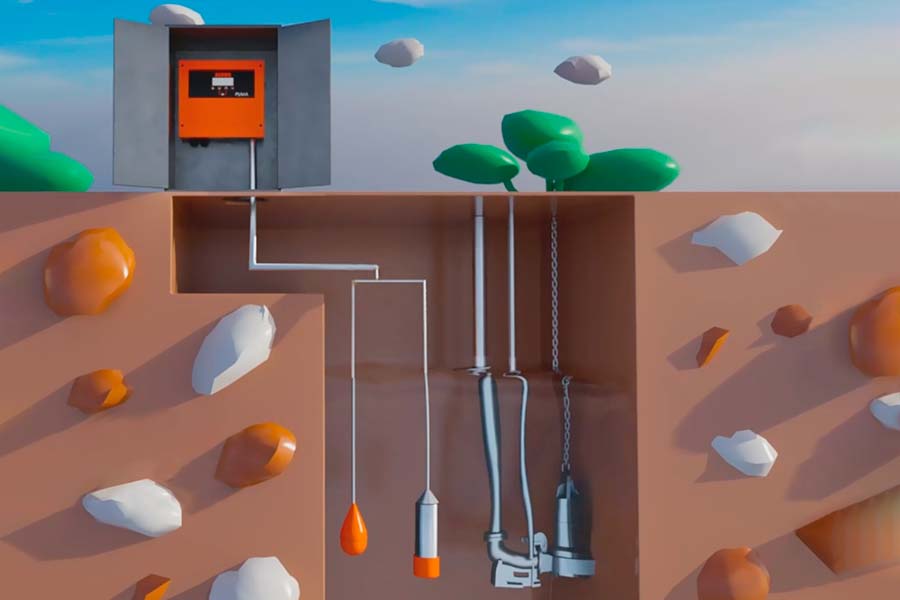

![]() Niveaumåling pumpestationer |
![]() Niveaumåling på rensningsanlæg |
![]() Niveaumåling i brønde |
![]() Niveaumåling overløbsbygværker |
![]() Niveaumåling i reservoirs og tanke |
![]() Niveaumåling i åer og vandløb |
![]() Niveaumåling tryktårne |
|
